Motori per veneziane, serrande e applicazioni speciali
Produttore: Elero

Motori classici di elero: maggior comfort grazie ai motori elettrici

La motorizzazione di tapparelle, impianti di protezione solare e portoni è diventata ormai una cosa normale e molto diffusa. Motori tubolari inseriti semplicemente nell'albero avvolgitore e comandabili da pulsante, comando a distanza od orologio programmabile, movimentano impianti di ogni tipo silenziosamente e nel rispetto dei materiali.

Esistono tre tipologie di motori:

  • Per veneziane

  • Per serrande/portoni

  • Per applicazioni speciali

Per veneziane

L'ultima moda - veneziane e persiane motorizzate

In modo arioso e trasparente - così si costruisce oggi. Non solo nell'ambito di grandi progetti immobiliari ma anche nell'edilizia abitativa. Le veneziane e persiane motorizzate e automatizzate conservano la trasparenza e regolano la luce nella stanza.

I motori sono disponibili in diverse versioni. Per un montaggio e una regolazione più veloci, i nuovi motori per veneziane sono dotati di finecorsa a innesto rapido facilmente accessibili.

Molti vantaggi parlano a favore dei motori per veneziane della elero

La vasta gamma dei motori elero "JA" per veneziane permette un utilizzo mirato ad ogni esigenza. La loro qualità e l'alta precisione elettromeccanica fanno si che questi motori non richiedano alcuna manutenzione. Motore a gabbia di scoiattolo con protezione termica integrata, finecorsa integrato ed un campo di regolazione di 85 giri. I microinterruttori di finecorsa per la salita e la discesa sono regolabili dall'esterno in modo semplice e rapido coprendo così un vasto campo di applicazioni. Tutti i tipi della serie JA, dal 03 al 20 hanno la medesima velocità di 26 giri/asse, garantendo in tale maniera una linearità di comando sulle facciate.

I nuovi motori centrali fanno "tendenza"

Nell'applicazione pratica vengono sempre più sovente preferiti i motori per veneziane da installare al centro del cassonetto. Per assecondare questa tendenza la elero ha sviluppato la nuova serie "JA" a dimensioni ridotte, con coppia nominale da 3 a 20 Nm.

Elevata sicurezza di comando

I resistenti ingranaggi planetari esenti da manutenzione, la carcassa motore a protezione da spruzzi d'acqua (IP44) e l'impiego, di serie, di componenti di alta precisione sono le evidenti caratteristiche qualitative di questi motori. Gli interruttori di finecorsa ad alta precisione, facilmente accessibili e regolabili in entrambe le direzioni sottolineano i vantaggi tecnologici che caratterizzano i motori per veneziane "JA". Lo stesso si può dire per le ridotte dimensioni. Con i suoi 55 x 55 mm il motore può essere installato in qualsiasi cassonetto.

Esecuzione speciale per frangisole

Un interruttore supplementare per l'arresto in salita e nel modello JAR un ulteriore interruttore di finecorsa per l'orientamento, nonché il condensatore integrato nei motori a doppia uscita, costituiscono altri indiscutibili vantaggi. Tutti i tipi di adattatori sono fornibili e tutti i motori JA possono essere fissati al cassonetto sia dal basso che dall'alto. Ogni motore è corredato da accessori antivibrazione che garantiscono un funzionamento silenzioso.

Automatismo ProLine

ProLine Objecta offre un comando centralizzato flessibile per locali privati e aziendali e una protezione solare a controllo centralizzato.

ProLine - come gestire i comandi con intelligenza:

  • montaggio modulare

  • è possibile controllare ogni facciata/piano dell'edificio

  • è possibile comandare tutti gli ombreggiamenti sul posto

  • speciale per oggetti di grandi dimensioni

Maggiori Dettagli


Per serrande/portoni

Motori per portoni con il massimo livello di sicurezza: I portoni motorizzati offrono molti vantaggi ma, allo stesso tempo, celano anche dei rischi. Per questo elero ha sviluppato i nuovi motori per portoni "BoxLine" e i relativi automatismi intelligenti.

Per garantire i massimi standard di sicurezza, elero fa certificare regolamento secondo le norme europee, i propri motori e automatismi in modo tale da assicurare il massimo rispetto dei requisiti di sicurezza sia da un punto di vista meccanico che da quello elettrico.

Motori per serrande

Applicazioni e vantaggi dei motori elero per serrande

Il motore tipo 15 è il motore ideale per tapparelle molto pesanti, piccole serrande e serrande a maglie. Determinanti sono le diverse coppie nominali rispettivamente di 120 Nm, 150 Nm, 180 Nm, 230 Nm/50 Hz. Tutte queste esecuzioni sono disponibili con e senza manovra di soccorso manuale.r.

Questi motori hanno ingombri minimi ed offrono il giusto rapporto prestazione/prezzo: Altro vantaggio dei motori tubolari e la possibilità grazie ad adattatori intercambiabili di usare diversi diametri di tubo, da 98x2 a 133x4mm o 114 mm (ottagonale). Ingranaggi sovradimensionati garantiscono una lunga durata e la dentatura ottimizzata rende il funzionamento lineare e silenzioso.

Qualità e prestazione di alto livello

I motori tubolari elero non richiedono manutenzione, sono molto robusti e quindi particolarmente adatti ad essere applicati a serrande e grosse tapparelle. Naturalmente anche questi motori sono abbinabili a svariati automatismi, come anticaduta, costole di sicurezza e riceventi radio a distanza, tutti facilmente collegabili tramite scheda motore.

Maggiori Dettagli

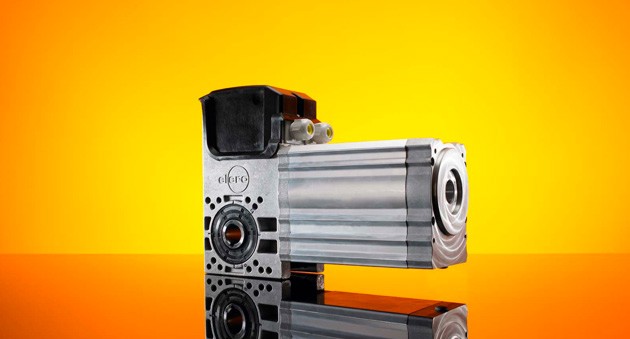

Motori laterali per serrande

Motore robusto e versatilità nelle applicazioni

I robusti motori per serrande elero possono essere applicati a tutti i tipi di serrande. I motori per serrande sono disponibili in diverse versioni dotate di dispositivo d'arresto o come trasmissioni a catena. Tutti i motori sono disponibili in versione da 400/230 Volt dotati di connettore ad innesto e di 4 o 6 interruttori di finecorsa meccanici di precisione. È possibile completare il montaggio in maniera semplice su entrambi i lati della serranda.

  • Per il motore esterno a corrente trifase silenzioso e non soggetto manutenzione è necessario uno spazio laterale ridottissimo

  • Gamma di tipi adatti ad un impiego pratico con 5 diverse coppie di 170, 250, 350, 500 e 750 Nm

  • Dispositivo d'arresto integrato ad accoppiamento di forza e non soggetto a manutenzione

  • Il dispositivo d'arresto dispone della certificazione TÜV ed è approvato BG

  • Il tipo di protezione del motore è IP 54 mentre quella del comando IP65

Versatilità delle applicazioni

  • È possibile completare il montaggio su entrambi i lati della serranda

  • tutti i motori possono essere anche forniti come trasmissioni a catena con un rapporto di trasmissione di 1:1

  • tutti i tipi di trasmissione sono forniti con interruttori di fine corsa meccanici o elettronici

Inoltre è possibile scegliere tra 3 diversi controlli della serranda:

  • il BoxControl modulare

  • il versatile MasterControl

  • Il discreto SoftControl

I motori per serrande elero insieme al controllo BoxControl modulare garantiscono un elevato standard di sicurezza e soddisfano i requisiti delle norme EN 12453 e EN 12604 per serrande conformi alla prova di omologazione.

Montaggio semplice

  • I cavi di controllo sono dotati di connettore ad innesto consentendo in questo modo un facile collegamento al / scollegamento dal motore.

Il BoxControl modulare

  • Controllo per serrande di facile impiego con tasti d'attivazione

  • Tensione di comando 3x 400/230 V 50/60 Hz /24 V CC

  • Alloggiamento in plastica, tipo di protezione IP 66, test torsiotermico 650 °C; autoestinguente; privi di alogeni

  • Installazione facile e pratica grazie ad un ridotto impiego di cavi

  • Area collegamenti spaziosa e di facile installazione per le apparecchiature elettriche ecc.

  • Tutti le varianti BoxControl sono certificate VDE e TÜV in base a EN 12453; DIN EN 50178 e DIN EN 60204possibilità di effettuare eventuali adattamenti secondari delle varianti di controllo con la BoxCard ad innesto

Per il BoxControl sono disponibili le seguenti BoxCards:

  • basic: Economico controllo per serrande a uomo morto o ad arresto autonomo, diversi collegamenti per gli interruttori di sicurezza e di attivazione, diversi apparecchi esterni di analisi e telecomando/tasti di trazione ecc.

  • mono: Idem collegamento diretto ad un sistema di sicurezza della cassa di chiusura ottico-elettronico incluso

  • plus: Idem collegamento diretto ad un sistema di sicurezza della cassa di chiusura ottico-elettronico o ad un sistema di sicurezza della cassa di chiusura meccanico incluso (8,2 K.) e slot per il modulo ricetrasmittente

  • pro: Idem possibilità di collegamento della luce garage e preavviso inclusa

  • comfort: Idem chiusura automatica con funzione semaforo rosso/verde inclusa

  • safe: Idem collegamento della protezione d'ingresso alle serrande a maglie

Il versatile MasterControl

  • Solido alloggiamento in lamiera d'acciaio, tipo di protezione IP66

  • Tensione di comando 3x 400/230 V 50/60 Hz /24 V CC

  • Per serrande o serrande a maglie automatiche per garage sotterranei dotati di semplice controllo a semaforo o gestione del traffico in senso opposto

  • Gestione del menu un tedesco, inglese o francese

  • Collegamento diretto ad un sistema di sicurezza della cassa di chiusura ottico-elettronico o ad un sistema di sicurezza della cassa di chiusura meccanico incluso (8,2 K.) e slot per il modulo ricetrasmittente

  • Collegamento diretto di 2 barriere fotoelettriche per la protezione dell'ingresso sulle serrande a maglie

Il discreto SoftControl

  • Solido alloggiamento in lamiera d'acciaio, tipo di protezione IP 66

  • Ingresso: tensione di comando 230 V 50 Hz/24 V CC

  • Uscita: 3 x 230 V 25 fino a 100 Hz regolabile

  • Per serrande o serrande a maglie automatiche dotati di semplice controllo a semaforo o gestione del traffico in senso opposto

  • Gestione del menu un tedesco, inglese o francese

  • Collegamento diretto ad un sistema di sicurezza della cassa di chiusura ottico-elettronico o ad un sistema di sicurezza della cassa di chiusura meccanico incluso (8,2 K.)

  • Collegamento di una protezione d'ingresso sulle serrande a maglie con apparecchio di controllo supplementare

Maggiori Dettagli


Per applicazioni speciali

Il motore adatto per qualsiasi applicazione speciale.

Cercate elementi classici per la protezione solare come persiane a battente o un motore che integra i necessari sistemi bus? Abbiamo la soluzione ideale per ogni applicazione speciale.

I sistemi di automazione negli edifici diventano sempre più intelligenti e i clienti sempre più esigenti. Si rendono quindi necessari nuovi concetti di motorizzazione e di controllo.

Motore per persiane a battente

Forma compatta per molteplici applicazioni in edifici nuovi e ristrutturazioni.

L'uso di persiane a battente è in grande aumento sia nel campo della ristrutturazione di stabili d'epoca, dove sussistono vincoli edilizi precisi, che nelle nuove costruzioni per le quali si sceglie una soluzione tradizionale in versione moderna. Le persiane a battente offrono maggior sicurezza, risparmio energetico protezione solare.

Il motore elero per persiane a battente dispone di un sistema di arresto elettronico che agendo in modo lineare e sicuro contribuisce alla lunga durata sia dell'infisso che degli ingranaggi meccanici. L'elettronica garantisce un alto grado di sicurezza durante il funzionamento ed il raggiungimento delle posizioni finali senza che le ante sbattano. I motori possono inoltre essere collegati in parallelo con notevole risparmio di costi per quanto riguarda i comandi. Per persiane con fermo di battuta sussiste la possibilità (tramite un Dep-Switch integrato) di chiudere i battenti rispettando un ritardo di chiusura tra l'uno e l'altro. Grazie al motore elero si possono comandare, tramite un semplice tasto, persiane altrimenti difficilmente accessibili. Con l'impiego poi di comandi specifici è possibile attuare successivamente altre forme di automatizzazione.

Indicazioni per la scelta e l'installazione

Di motori si distinguono per la loro forma compatta. Lo spessore minimo del muro deve essere di 250 mm. Il motore può essere installato sia diritto che in diagonale.

Maggiori Dettagli

Motori SMI

Lo speciale motore SMI è utilizzato per il collegamento su linea bus

  • I protocolli dati sono standardizzati

  • Alta precisione nel raggiungimento delle posizioni definite

  • Possibilità di creare derivazioni

  • Topologie indipendente

  • Per il comando tramite sistema di linea bus necessita un attuatore SMI
